Harjutus 3. Võimalikud lahendid

Võmalik lahendus Jacksoni skeemina:

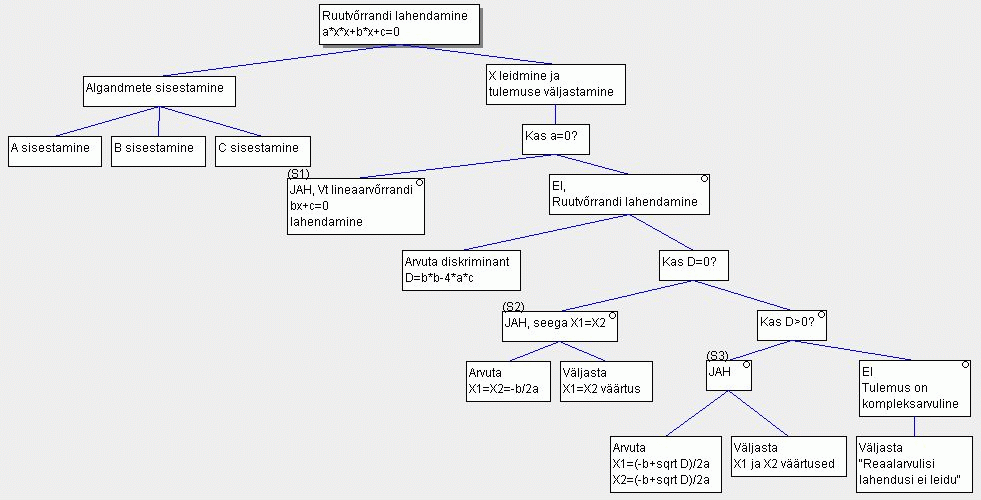

1. Ilma kompleksjuurte arvutamiseta:

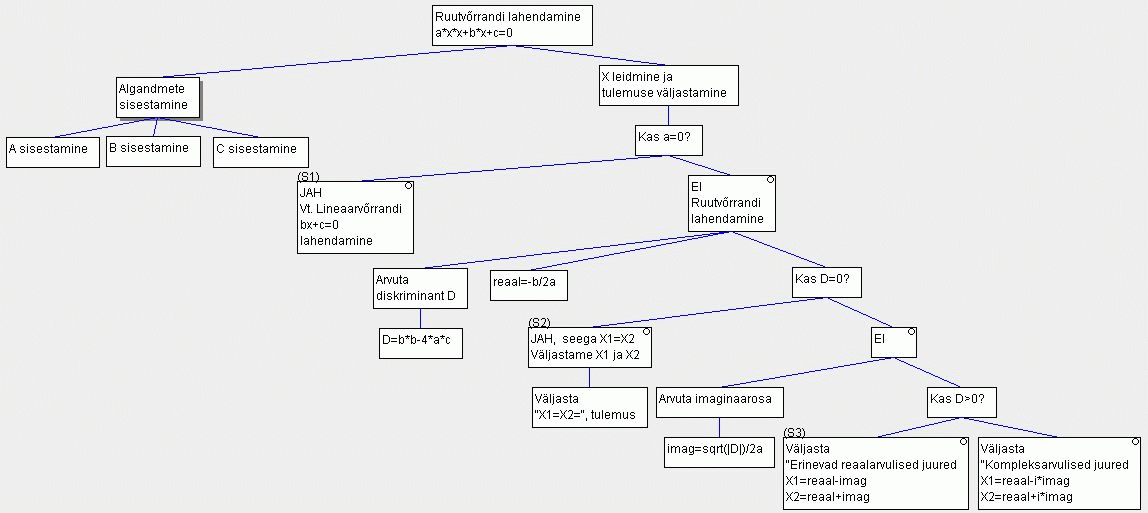

2. Kompleksjuure arvutamisega:

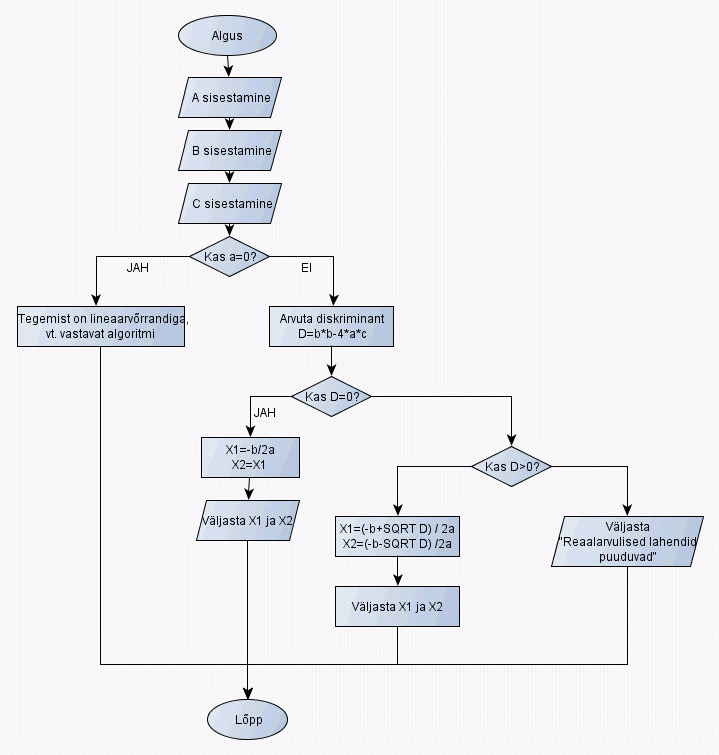

Võimalik lahendus voodiagrammina

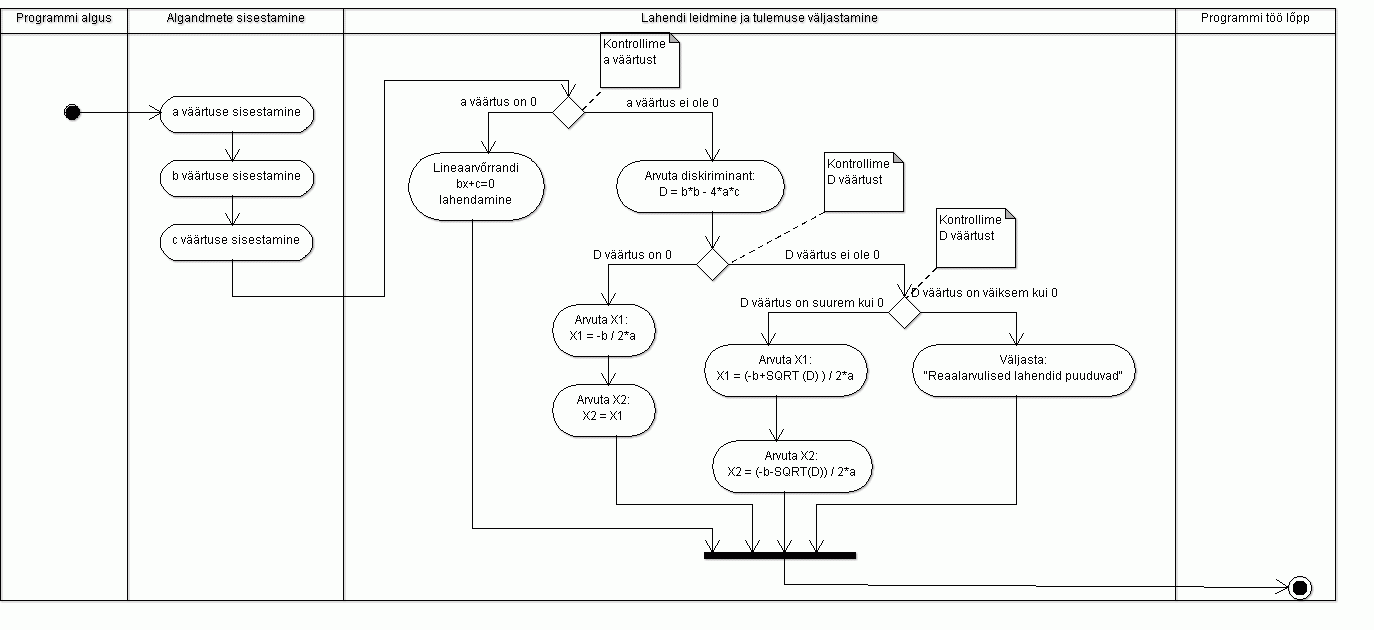

Võimalik lahendus UML tegevusdiagrammina (UML Activity Diagram)
