Elektroonikaseadmete raalprojekteerimine

Kursuse sõnastikud - Course Terms by Topic

Teema 1: Elektroonikadisaini automatiseerimistarkvara (Electronics Design Automation Software)
Teema 2: Lülituste modelleerimine ja arvutisimulatsioon (Modelling and Simulation of Electric Circuits)
Teema 3: Komponentide tehnilised andmed ja kestad (Technical Data and Packages of Components)
Teema 4: Trükkplaadidisain (Printed Circuit Board Design)
Teema 5: Raaltootmisandmete ettevalmistus (data preparation for CAM)

Loengud - Lectures

1-2) Antakse ülevaade tarkvaravahenditest (sh. vabavarast ja kommertspakettidest - NI Multisim/Ultiboard, Cadence OrCAD, Altium Designer, AutoDesk EAGLE, ...)
3) Komponentide tehnilised andmed ja kestad

Praktikumid - Practical Laboratory Classes

Tunninäiteid raamatust "Elektroonikaseadmete raalprojekteerimine"

Näited on tehtud paketi OrCAD 17.2 lülituste simulaatoriga PSpice. Piiratud võimalustega PSpice simulaator on paketis "OrCAD Lite", mille saab firma Cadence veebilehelt tasuta allalaadida.

Harjutus 1 - Faasinurga reguleerimisega täisperiood-türistoralaldi (phase control of full-bridge SCR rectifier)

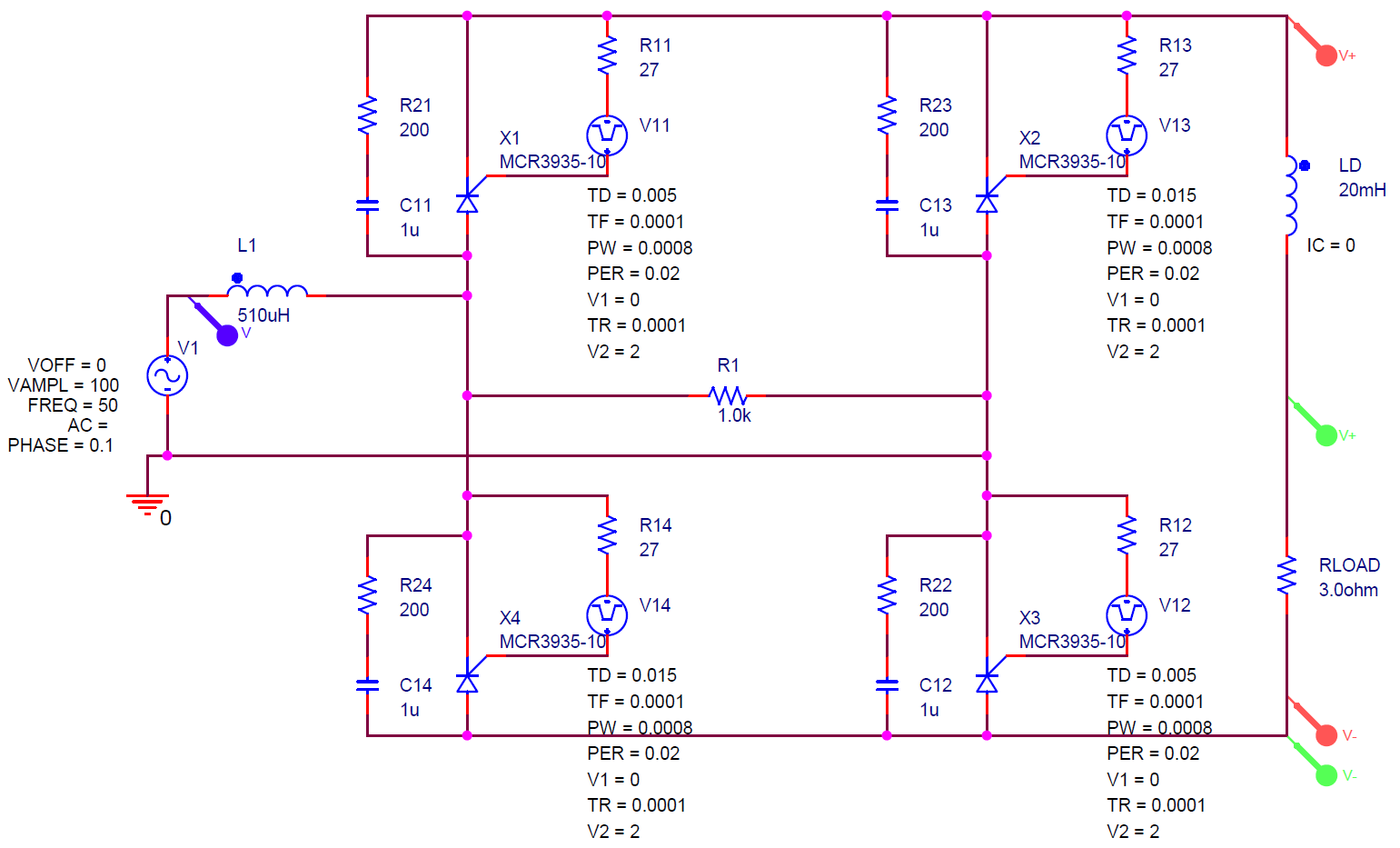

joonis 7.6. OrCAD skeem ja PSpice mudel (raamatus lk 107)

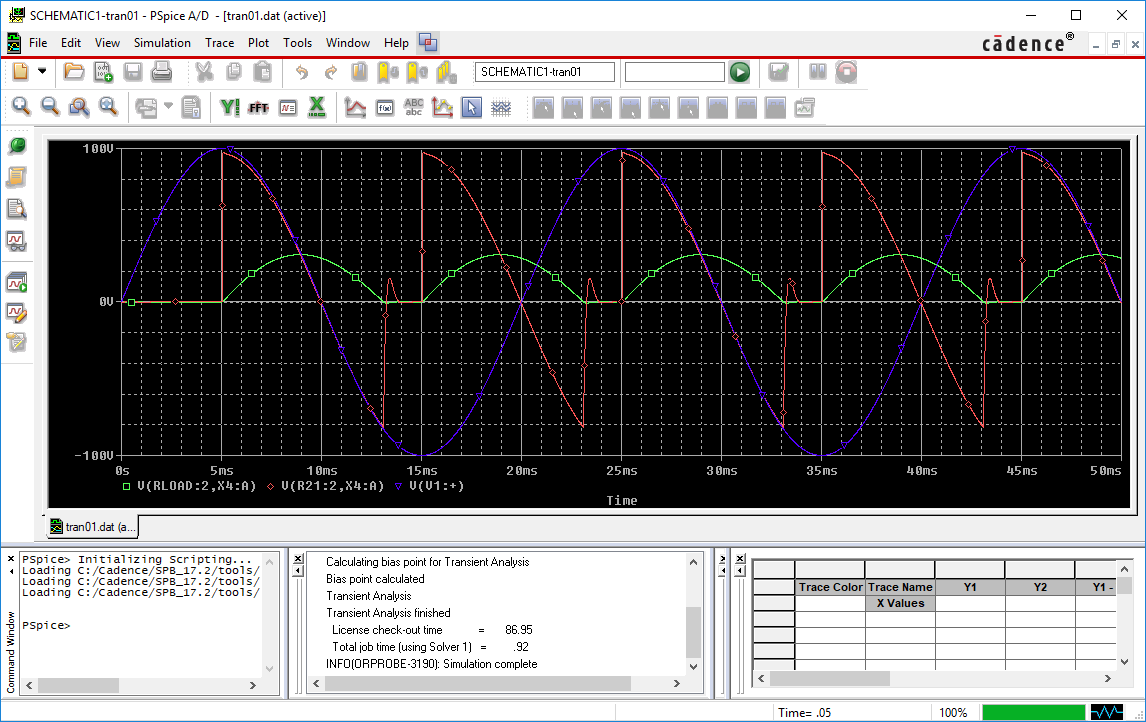

joonis 7.8. Arvutustulemused simulatsiooniprofiiliga "Time Domain (Transient), TSTOP=0.05".
Graafikute kuvamiseks lisa mudeli OrCAD skeemile markerid (Markers) (raamatus lk 108)

NB! .DSN faili avamiseks kasuta programmi "OrCAD Capture CIS" projekti tüübiga "PSpice Analog or Mixed A/D". DSN fail on binaarvormingus struktureeritud andmekogu (Structured Storage), mille vaatamine on toetatud ka Oracle AutoVue poolt. DSN-vormingut avab skeemina ka NI MultiSIM.
(Use OrCAD Capture CIS for opening DSN files. In some Windows installations DSN file extension may be associated with "specctra.exe Shape-Based(TM) Routing" which is incorrect app for this schema/drawing).

Harjutus 2 - Alalispinget vähendav impulssmuundur (PWM controlled step-down buck converter)

vaata ka: "chopper"

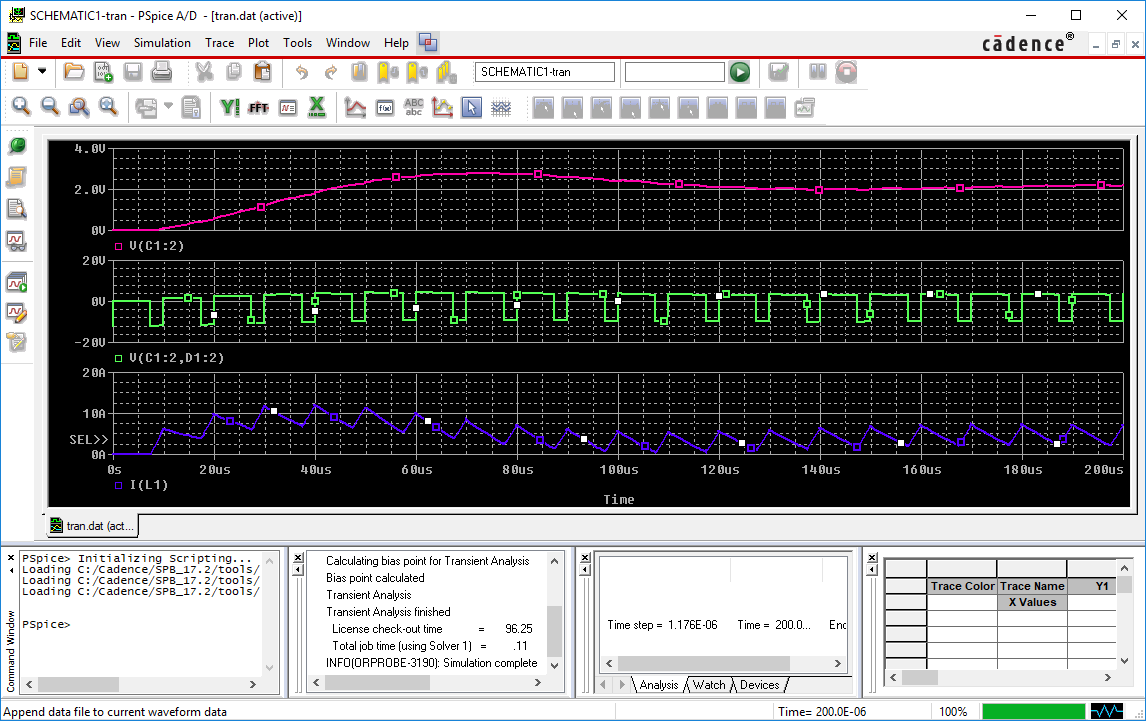

joonis 7.12 lk 111 ja joonis 7.14

Elektroonikaprojekt oma valitud teemal

Teemad 2018:
1. Reguleeritav pinget kõrgendav muundur UC3824 baasil, toitepingega 12V.

Abivahendid

Tingmärgiteek 1 - Localized sümbols for Cadence OrCAD (click on picture to download)

joonis. Teegi localsym1.olb sisu

Kasulikud viited - Useful references

Rakendusprogrammid ehk äpid (application programs)
1) Virtuaalne elektroonika makettlaud Virtual Breadboard
2) Virtuaalne maketeerimistrükkplaat Drawingboard Pro
3) Elektroonikalülituse ja elektriahelate simulatsioonitarkvara Droid Tesla Pro (Android)
4) Trükkplaadidisaini äpid PCB Droid
5) Abivahendid Autodesk® 123D® Circuits , Electronics Toolbox , HeatCalc (Android) , Bode Plot (Android)
6) Raaltootmine (CAM) Gerberoid (Android)

ISBN 9985690257
